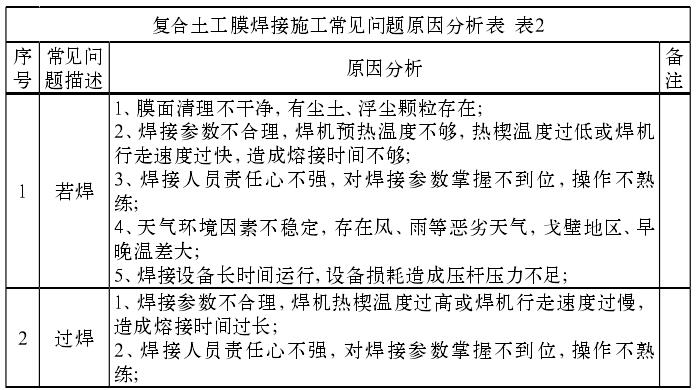

復合土工膜焊接施工常見的質(zhì)量問題主要有若焊、過焊、漏焊、褶皺、焊道偏焊等表現(xiàn)形式。為有效解決以上問題，降低其對工程質(zhì)量帶來的不良影響，提高工程施工焊接質(zhì)量，我們認真分析影響焊接質(zhì)量的各影響因素，以質(zhì)量管理的“五要素”為切入點。

首先，應做好人員的培訓交底工作。復合土工膜焊接施工為精細施工工序需要長期積累經(jīng)驗，施工人員必須既掌握復合土工膜的工程應用原理，又能根據(jù)施工條件處置各種復雜的情況。因此在工程開工前，應有技術(shù)熟練，有相關工程施工經(jīng)驗的人員組織全體施工人員進行技術(shù)交底培訓工作，明確操作要點、技術(shù)要求。正式焊接前必須組織實際操作或試驗段焊接，使操作人員應能夠熟悉設備的操作，并可以根據(jù)現(xiàn)場實際情況初步判讀可能出現(xiàn)的問題并預先采取糾正措施，從而確保復合土工膜焊接質(zhì)量。

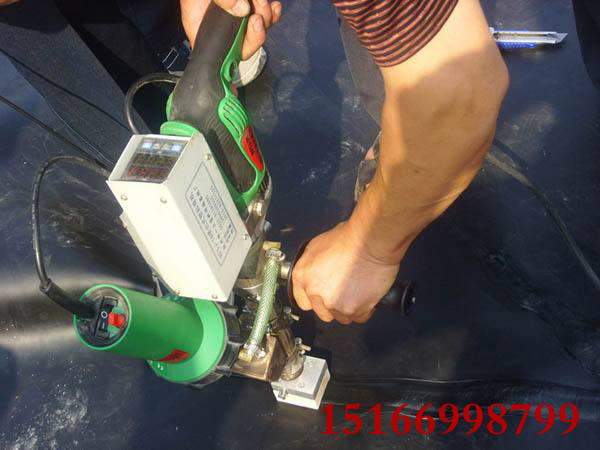

其次，做好焊接參數(shù)的選擇。通過對熱楔式焊機的工作原理分析可知，焊機作業(yè)時熱楔的工作溫度以控制在復合土工膜材料的熔融溫度和分解溫度之間，熱楔的溫度越高，焊機的行進速度應快，否則容易出現(xiàn)融穿現(xiàn)象。但焊接溫度高，焊速快時容易發(fā)生卡機燙洞現(xiàn)象。但對應確定焊機工作溫度的情況下，對某一特定厚度的復合土工膜和環(huán)境工況，肯定存在一個焊接速度，當熱楔溫度變化時，焊接速度也隨之發(fā)生變化，因此這需要通過正式焊接前的試驗段的焊接驗證確定焊接參數(shù)，也是焊接溫度和行進速度。

再次，做好原材料的檢驗驗收工作，杜絕不合格材料進入現(xiàn)場。材料在進場前必須在監(jiān)理在場的情況下進行見證取樣工作，驗證材料性能是否滿足設計文件的要求，同時過程中當對材料質(zhì)量存在疑義時應隨時進行材料的驗證工作。

第四，密切關注環(huán)境因素的變化，及時調(diào)整焊接參數(shù)。實際上，對于一定型號的熱楔焊機和一定種類、厚度的復合土工膜，熱楔溫度、焊接速度、滾筒壓力等焊接參數(shù)的選擇還受到當?shù)卮髿鉁囟?、濕度、風力等環(huán)境因素的影響，國內(nèi)對復合土工膜焊接工藝技術(shù)的研究尚未達到系統(tǒng)、深入的程度，還處于針對具體工程的經(jīng)驗總結(jié)階段。以新疆地域為例，新疆早晚溫差較大，可達20℃以上。所以針對特定溫度下選擇確定的焊接參數(shù)，隨著環(huán)境溫度、風力等的變化，需要現(xiàn)場調(diào)整，調(diào)整行進速度幅度在0.8m/s～1.8m/s，溫度幅度30℃～50℃。

第五，做好焊接前的展膜、鋪膜工作。土工膜的鋪設看是簡單，實際上一項成功的土工膜鋪設與工藝是一項施工實施者在對設計意圖理解透徹與對現(xiàn)場條件全面掌握的基礎上做出的創(chuàng)造性的工作。這其中應關注節(jié)點的設置、搭接的寬度，鋪膜后膜的狀態(tài)等內(nèi)容。

第六，焊接前做好焊道的清理工作。復合土工膜的防滲結(jié)構(gòu)的設計在膜面上下一般包括各一層保護層，而焊機在行走過程中有可能造成保護層沙土或粘土粘接在膜面上，大風天氣下造成膜面不干凈等等都可能造成焊接強度的降低，因此一般焊接時都應安排專人負責焊接膜面的清理，保持膜面的干凈整潔。

第七，做好焊接質(zhì)量的檢驗，發(fā)現(xiàn)問題及時處理。復合土工膜焊接工序的檢驗作為確定焊接質(zhì)量的關鍵工作應認真組織，發(fā)現(xiàn)問題及時標記并按時處理，避免問題的遺漏或缺失。
